Vorteil Trockenbau

Zügig verlegt, schneller eingezogen

Renovierungen mit klimafreundlichen Flächensystemen zum Heizen/Kühlen überzeugen auch immer mehr Sanierer. Schließlich sollte auch im Gebäudebestand niemand auf niedrige Energiekosten, gesunde Raumtemperaturen und Komfort verzichten müssen. EQtherm® bietet spezielle Renovierungslösungen an, wie das Trockenbausystem mit EQ POR Klimamodulen. Hiermit ist die Umsetzung niedriger, dünnschichtiger Fußbodenkonstruktionen möglich: ideal bei fehlenden Raumhöhen und nicht-belastbaren Böden, auch wenn für die Trocknung eines Nassbausystems keine Zeit bleibt.

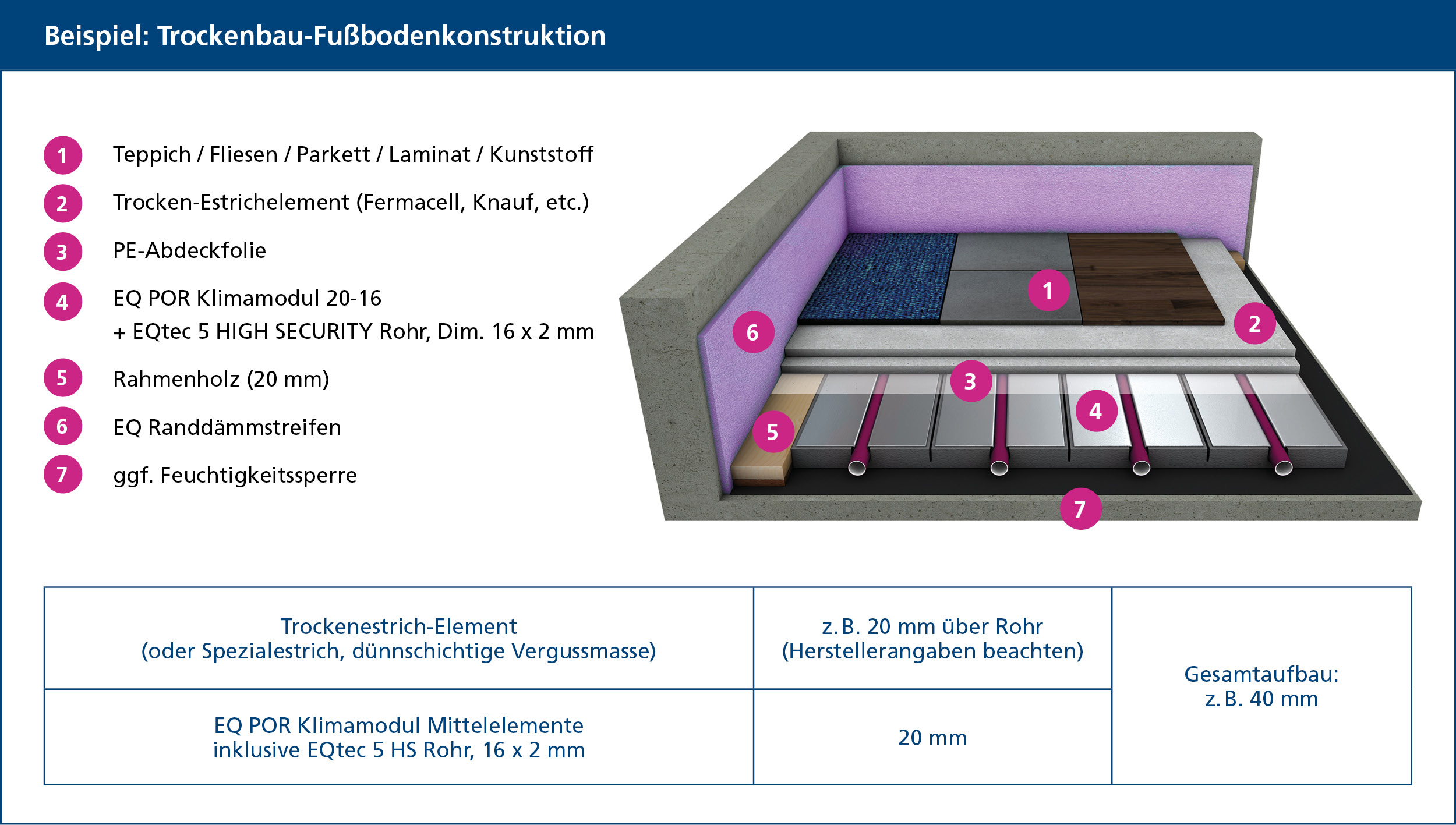

TrockenbauFußbodenkonstruktion

Vorteilhaftes System für Wohn- und Gewerbebau:

  • Leicht: System für alle tragfähigen, planebenen Böden
  • Dünnschichtig: Geringe Bauhöhen möglich, Aufbauweise mit Trockenestrich, alternativ mit dünnschichtiger Vergussmasse, Zement- oder Anhydrit-Estrich (DIN 18560)
  • Kurze Reaktionszeit mit Trockenestrich-Element
  • Kostengünstiges System, auch durch Einzelraumregelung
  • Erhältlich mit Füllelementen, Heißschneider und separaten Wärmeleitblechen zur individuellen Rohrführung in den Anbindebereichen
  • Sehr hohe Druckfestigkeit (240 kPa), Lastverteilbleche für hochfrequentierte Bereiche
  • Rahmenhölzer optimieren die Lastabtragung im Wandbereich und bei Türdurchgängen.
  • Maximale Nutzlast ohne Zusatzdämmung: 4 kN/m², mit Zusatzdämmung*1: 2 kN/m²
  • Maximale Einzellast (pro 20 cm²/ Stempel Ø 5 cm) ohne Zusatzdämmung: 3 kN*2, mit Zusatzdämmung: 2 kN


*1 Zusatzdämmung, maximal 2-lagig: EPS DEO 200 kPa, h = max. 70 mm / XPS DEO 300 kPa, h = max. 70 mm / XPS DEO 500 kPa, h = max. 90 mm

*2 Aufbau und Anwendung C1 für Flächen mit Stühlen (z.B.) in Restaurants, Schulräumen, Cafés, Kitas mit zulässiger Einzelast von 3 kN / Nutzlast 4 kN/m² (abweichend von EN 1991/NA) mit Trockenestrich „Fermacell” Typ 2E22 25 mm



Hier passt eins zum anderen

Das Trockenbausystem von EQtherm® bietet ein Vollsortiment, das jegliches Zubehör enthält: mit Einzelelementen, die sich optimal ergänzen und sich leicht montieren lassen. Jedes Systemelement überzeugt durch Qualität, mit dem Ergebnis langlebiger, dauerhaft effizienter Flachenheiz- und Kühlsysteme.

Kernelement: EQ POR Klimamodul

  • Formgeschäumte Rohrträger aus POR WLS 032 DEO dh (240 kPa Festigkeit) mit Aluminium-Wärmeleitblechen, Omega-Nuten zur gleichmäßigen Wärmeverteilung und Sicherheitsbördelung zum Rohrschutz
  • Verlegeabstände für Rohrdimension 16 x 2 mm
  • Zur Verlegung auf tragfähigen, verwindungs- und durchbiegungsfreien, planebenen Untergründen mit erhöhten Anforderungen, gemäß DIN 18202 (Tab 3, Zeile 4): Vorbereitet für die Aufnahme von geeigneten Trockenestrich-Elementen, dünnschichtigen Vergussmassen (gemäß Herstellerangaben) oder Zement- und Anhydrit-Estrichen (gemäß DIN 18560)
  • Verlegung ohne Zusatzdämmung
  • Max. Nutzlast (qK) ≤ 3 kPa, Einzellast (QK) ≤ 2kPa
  • Wärme- und Kühlleistung gemäß DIN EN 1264
KlimaRohr

Mittelelement
20-16, VA 125 + 250 (1.000 x 500 x 20 mm).

Mittelelement

Umlenkelement
20-16, VA 125 8-fach und VA 250 4-fach (1.000 x 500 x 20 mm)

Umlenkelement

Füllelement
240 kPa, ohne Wärmeleitblech: für den Einsatz im Rand-, Verteiler- oder Anbindebereich, geeignet für die Einarbeitung von Rohrnuten mit dem EQ Heißschneidegerät

Fullelement

Alu-Wärmeleitblech 16, ohne Dämmung
(240 x 120 x 0,5 mm) zur Verwendung bei freier Rohrführung im Verteiler- oder Anbindebereich

Warmeleitblech

Ideales Systemrohr: EQtec 5 HIGH SECURITY, 16 x 2 mm

  • Flexibles Sicherheitsverbundrohr mit besonders robuster Außenhülle und innenliegender, mehrfach geschützter EVOH-Sauerstoff-Sperrschicht
  • Gefertigt aus hochwertigem PE-RT, gemäß DIN EN ISO
    22391-2, DIN EN ISO 21003 und DIN 4726 (DIN-Reg.-Nr.: 3V336)
  • Dauerbetriebstemperatur: +70°(über 50 Jahre), max. 90° C (über 2 Jahre)
  • Verarbeitung bei -5°C bis +30°C
  • Betriebsdruck gemäß ISO 10508, Klasse 4 und 5: 6 Bar

Verteiler, Hydraulik, Regeltechnik

HighSecurity


EQ Verteiler MEMORY II (im Bild)
EQ SHORTY PRO
EQ Kunststoffverteiler

  • EQ Verteiler gibt es für jeden Bedarf: mit bis zu 15 Anschlüssen, Durchflussanzeiger und Erinnerungsfunktion zur selbstständigen Wiedereinstellung nach Absperrung
  • SHORTY PRO und Kunststoffverteiler für einfachste Montage
  • Platzsparend, auf Wunsch im Verteilerschrank vormontiert
EQtherm 1002183neuklq

EQ Regelstation KRS 2-6 für Konstanttemperatur

  • Zum Betrieb von Niedrigtemperatur-Flächenheizungen mit Hochtemperatursystemen (VL >50° C): einstellbare Konstanttemperatur 20-45°C mittels umströmtem Thermostatregelventil: Zur stetigen bedarfsgerechten Regelung der Heißwassermengen-Einspritzung in den sekundären Mischwasserkreis
  • Umwälzpumpe WILO Yonos Para RS 15/6 RKC 230 VAC
  • Integrierter Maximaltemperaturbegrenzer 50°C (NC, 10(1) A/230 VAC) zur optionalen Pumpenabschaltung
  • Je mit 2-poligem Anschlusskabel, VL-Thermometer, Entlüftungsventil, Anschlüsse für den Anbau eines optionalen einstellbaren EQ Bypass KRS 2-6
  • Exzenter- und Verschraubungsteile zum Anschluss an alle EQ Verteiler: wahlweise von links oder rechts
  • Raumtemperaturabhängige Pumpenschaltung über EQ Anschlusseinheit Komfort möglich
EQKRS2 6

EQ KRS-2 Kleinstflächen-Regelstationen

  • Zum Betrieb kleiner Flächenheizungen: für die raumtemperaturgeführte Regelung nach dem Einspritzprinzip
  • Integrierte 6-stufige Umwälzpumpe 230V
  • Inklusive 2-poligem Anschlusskabel, Thermostatventil zur Aufnahme des EQ KRS2 Stellantrieb 230V, Mischwassermengeneinstellung, Maximaltemperaturbegrenzer 55°C zum Anschluss an einen Hochtemperatur-Heizkreis (Vordruck mindestens 10 kPa),
  • Schallentkoppelte Wandhalterung und Einstellwerkzeug
  • Einzelraumregelung: Kostengünstig, kabellos und ohne Wandschlitze mit Funksignalübertragung oder konventionell verdrahtet mit 24 oder 230V

Vollsortiment mit Zubehör

EQ KRS2

  • Rahmenhölzer, Lastverteilblech, PE-Abdeckfolie, Heißschneidegerät
  • Zusatzdämmung DEO dh:
    Dauerdruckspannung bei 2% Stauchung 200 kPa Dauerdruckspannung bei 2% Stauchung 300 kPa Dauerdruckspannung bei 2% Stauchung 500 kPa
Zusatzdammung DEO 40 2


EQ Reno-Lösungen für den Bestand

Das EQ Trockenbausystem bietet viel und verlangt nur planebene Böden, gemäß der erhöhten DIN-Anforderungen für Altbauten. Dafür lassen sich Böden gegebenenfalls mit geeigneten Spachtel- oder selbstnivellierenden Vergussmassen ausgleichen. Anschließend ist der Aufbau niedriger, leichtgewichtiger Fußbodenkonstruktionen einfach. Gleiches gilt für das andere Renovierungsystem von EQtherm®, EQ Reno Klett 4.0. Beide Reno-Lösungen gewährleisten, dass sich Fußbodenheiz- und Kühlflächen in allen Altbauräumen umsetzen lassen.

Mit EQtec 5 Premiumrohr SPEED

  • Trockenbauweise mit EQtec 5 SPEED Rohr für freie Heiz-/Kühlkreise in Standarddimension (16 x 2 mm), passend zu den vorgefertigten Rohrführungen in EQ POR Klimamodulen
  • Klettbauweise mit schmalem EQtec 5 SPEED (Dimension: 12 x 1,3 mm) und dünner 3mm-Renovierungsplatte für besonders niedrigen Aufbau

DIN-Certco-zertifiziert
EQtec 5 Rohre garantieren, dank ihrer spezifischen Rohrkonstruktion mit einer tief liegenden, mehrfach geschützten EVOH-Sauerstoff-Sperrschicht, Langlebigkeit und dauerhaft hohe Systemeffizienz.



Din Cert 3v366 200x200 1

EQ Systeme mit vorausschauenden Ideen

Trockenbau mit integrierten Alu-Wärmeleitblechen:

  • Für gleichmäßige, hohe Energieübertragung und Effizienz
  • Zur vollflächigen Anordnung der Wärmeleitbleche, auch in 180°- Rohrumlenkungen
Warmeleitblech

Klettsystem mit 3mm-Renovierungsplatte:

  • Kaschiert mit besonders engmaschigem Klett-Spezialvelours
  • Trägerelement für das schmale, korrosionsfreie und auf Jahrzehnte wärmeleitfähige Klettrohr EQtec 5 SPEED (Dim. 12 x 1,3 mm)
  • Optimiert für dünnschichtige Spezialestriche oder Vergussmassen
02 EQtherm Klett Reno 4.0.b2


Download

Download Trockenbau
