EQ Verteiler für jeden Einsatz

Lösungen für die Praxis

EQ Verteiler verfügen über eine hochwertige Grundausstattung und besondere Eigenschaften, wie automatische Selbstregulierung via Memory-Funktion. Die verschiedenen Modelle kommen mit exklusiven Vorteilen, wie patentiertem Außenkragen (alle) oder Steckanschlüssen (Kunststoffverteiler). Dabei optimiert jede Weiterentwicklung von EQtherm die Effizienz im Heiz-/Kühlkreislauf und erleichtert die Heizungsbaupraxis.

EQ MEMORY II, SHORTY PRO, Kunststoffverteiler

Der Bewährte im Bild: EQ MEMORY II

Memory-Funktion zur selbsttätigen Wiedereinstellung nach dem Absperren in allen EQ Verteilern
EQ Systemtechnik aus haltbarem Material: Edelstahl oder Kunststoff
Je mit patentiertem Außenkragen gegen Ablagerungen und für freien Durchfluss
Einfache Montage, teils werkzeugfrei möglich (SHORTY)
Ideale Anschlüsse für EQ PE-RT 5-Schichtenrohr und EQtec 5 Premiumrohre
Verschiedene Ventilabstände: 50 mm bei EQ MEMORY II, 40 mm bei platzsparendem EQ SHORTY PRO
Anschlussfertige, nach Kundenwunsch vormontierte Kompaktverteiler mit Stellantrieben, Anschlusseinheit, Schrank (AP/UP)
Bis zu 15 Anschlüsse
Mit komplettem Zubehör erhältlich

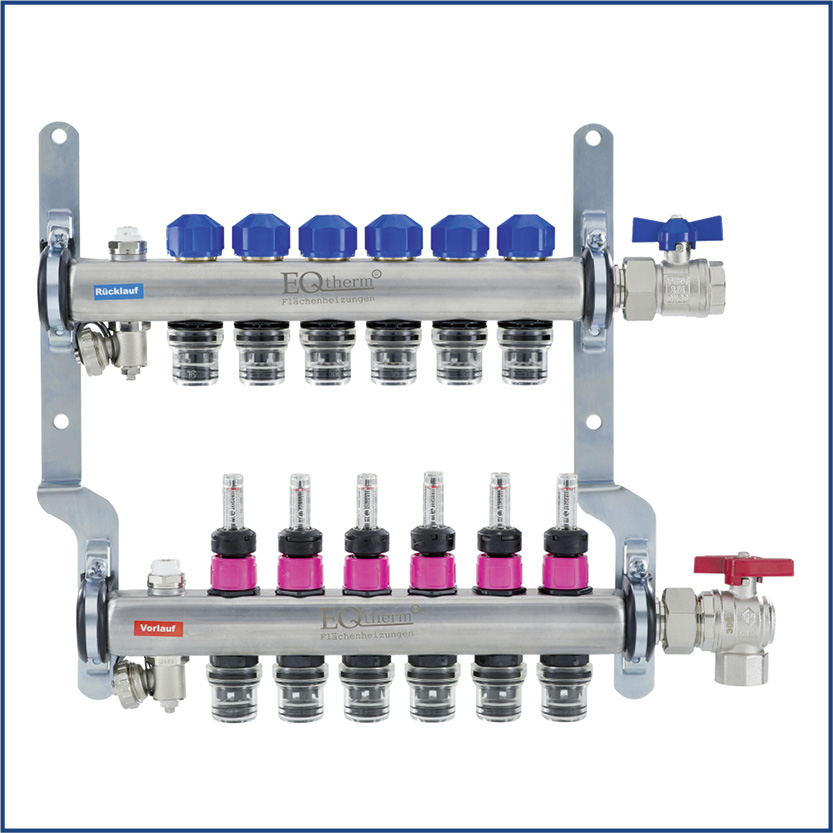

Lösungen für jeden Einsatz: Beispiel EQ SHORTY PRO

Typischer Qualitätsverteiler von EQtherm® mit modelleigenen Eigenschaften:

Kontrollierte Qualität (u.a.) mit Vor- und Rücklaufbalken aus Edelstahl, integriertem Ventileinsatz im Rücklauf zur Aufnahme des Stellantriebs, Durchflussmengenmesser mit optischem Display zum hydraulischen Abgleich im Vorlauf

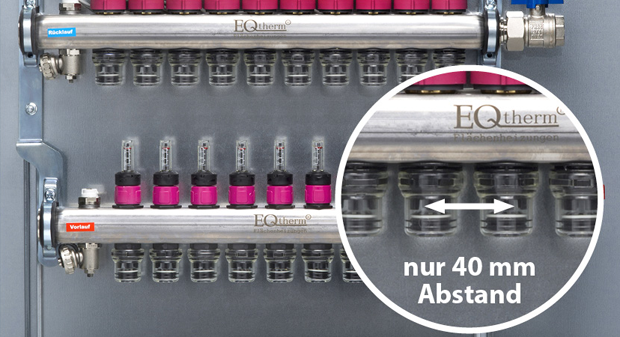

Platzsparend: Mittelstand der Regelventile beträgt nur 40 mm
PUSH-Verbindung: Werkzeugfreie Montage für 16mm-Rohre, ohne Klemmringverschraubung oder Werkzeug, ohne Kalibrierung. Aufsetzen, „pushen”, fertig!

Schaltzentralen zum Heizen und Kühlen

EQ MEMORY II mit EQ Patent auf Außenkragen

EQ Qualität: Edelstahlverteiler, der mit patentiertem Außenkragen die 100-%ige Entlüftung sowie volle Durchströmung des Verteilerbalkens und Durchflussmengenmessers gewährleistet
Zur automatischen Regulierung des Heiz-/Kühlkreises: Memory-Funktion, hydraulischer Abgleich
Der Kompaktverteiler erleichtert die Praxis: Kundenindividuell vormontiert, inklusive Stellantrieb, Anschlusseinheit, Verteilerschrank (AP oder UP).

EQ SHORTY PRO zur PUSH-Rohrmontage

Besonderheit: EQ SHORTY PRO bietet die Qualität des EQ MEMORY II (auch: patentierter Außenkragen, Memory-Funktion, hydraulischer Abgleich) und weitere Vorteile:
Vorteil: Platzsparend
Dank geringem 40mm-Abstand zwischen den Regelventilen passt SHORTY PRO in viele Ecken.
Vorteil: Werkzeugfreie Montage
Als vormontierte Einheit lässt sich jeder EQ Verteiler schnell einbauen. Beim SHORTY PRO kommt die „Push”-Montage dazu: Rohr aufstecken, „pushen”, sitzt.

EQ Kunststoff-Verteiler mit EQ Patent fürs Stecksystem

EQ Qualität: Robuster Verteiler aus faserverstärktem Polyamid mit integrierten Ventilen und patentierten Steckanschlüsse, sowie Sichtfenster und Doppelabdichtung für 16mm-Rohre (optimiert für EQtec 5 Sicherheitsrohe)
Weitere Ausstattung: Wassermengenregulierung (0-3 l/min) mit Memory-Funktion im Vorlauf
Vorteile: Flexibilität + sichere, schnelle Montage
Bei Bedarf Steckverbindungen einfach lösen und kontrollieren.

EQ Dynamic-Verteiler zum automatischen, hydraulischen Abgleich

EQ Qualität: Edelstahlverteiler für konstante Durchflussmengen im selbsttätig dynamisch abgleichenden System
Prinzip: Integrierte, stufenlos einstellbare und dynamisch selbstregulierende Ventileinsätze ermöglichen den hydraulischen Abgleich im Rücklauf (durchgängig automatisch, unabhängig von Differenzdrücken).
Vorteile: Keine Überversorgung der Heiz-/Kühlkreise,
gleichmäßige Raumbeheizung oder Kühlung, höhere Energieeffizienz, einfache Handhabbarkeit und Zeitersparnis für den Monteur

EQ Verteiler sind auch werkseitig vormontiert in diversen Schrankvarianten erhältlich:

Mit umfangreichem Zubehör: Montagesatz für WMZ, Bypass, KRS 2-6, Zonenventil, Anschlusseinheiten, Stellantrieben (u.v.m.)
EQ Verteilerschrank AP
Verteilerschrank zur Montage auf Putz
EQ Verteilerschrank UP
Verteilerschrank zur Montage unter Putz

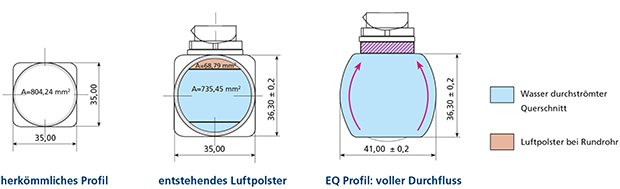

Was bringt der patentierte Außenkragen?

Jeder EQ Verteiler zum Heizen/Kühlen verfügt über den von EQtherm® entwickelten und patentierten Außenkragen aus Edelstahl. Das Bauteil sorgt dafür, dass die Verteiler zu 100% entlüftet, der Verteilerbalken und Durchflussmengenmesser komplett durchströmt werden. Einer optimalen Energieverteilung steht nichts im Weg.

hkvgrafik panorama

Beispielhafte Anwendungen

EQtherm® bietet dem Heizungsbaufachbetrieb Flächenheiz- und Kühlsysteme für jeden Energiebedarf, Einsatzort und entsprechend der gesetzlichen Anforderung zum Klimaschutz und zur Energieeinsparung. Energiesparend wirken insbesondere bedarfsgerecht ausgelegte hydraulische EQ Lösungen. Damit können Heiz- und Kühlkreise in jedem Kontext effizient reguliert werden.

EQ MEMORY II Verteiler für den Wohnbau

Projektplanung, inklusive Berechnungen

EQ Techniker legen jede Heiz-/Kühlfläche von EQtherm® bedarfsgerecht aus und nehmen dafür alle Berechnungen kostenfrei für den Fachpartner vor: auch für eine ideale Wärme-/Kälteverteilung und den hyraulischen Abgleich.
EQ Verteiler Memory II führen den hydraulischen Abgleich gemäß der Berechnungen und Voreinstellung selbsttätig durch.

EQ Memory II für Fußbodenheiz- und Kühlsystem im EFH

Vor dem EQ Verteiler liegen perfekt montierte Heiz- und Kühlkreise mit EQtec 5 HIGH SECURITY Rohr in der zum Einfamilienhaus passenden Dimension (16 x 2 mm)
Hier: DIN-Certco-zertifizierte Tackermontage mit ergonomisch optimiertem EQ ELITE Systemtacker

Anschluss der Rohre an den EQ „Eigenheimverteiler”

Vormontierter EQ Verteiler Memory II im UP-Schrank, hier mit 11 Anschlüssen: Bis zu 15 Anschlüsse sind möglich.
Montage mit Hilfe von 90°-Winkelrohrspangen zur sicheren Rohrführung

EQ Industrieverteiler

Projektplanung für Industrieflächenheiz-/Kühlsystem

Auch für den Industrieanlagenbau übernimmt die EQ Technik die Auslegung, komplett mit allen Berechnungen.
Für langlebige, belastbare, besonders robuste Industrieflächen zum Heizen/Kühlen: mit 20 x 2 mm-Industrierohr EQtec 5 HIGH SECURITY

System-Druckprüfung am EQ Industrieverteiler mit manipulationssicherem Afriso-Prüfgerät
Zuerst digitale Datenübermittlung an die EQ Technik, dann Weitergabe an den Fachpartner via App
