Die Alternative für viele Einsätze



Wertvolle Flächen an Wand und Decken

Wand- und Deckensysteme zum Heizen/Kühlen können bei der Renovierung, sowie im Neubau, als sinnvolle Alternative zu Fußbodensystemen eingesetzt werden. EQtherm® bietet eine Lösung, die sämtliche energetischen Vorteile anderer EQ Systeme mit zusätzlicher Flexibilität verbindet. Damit können besonders erhaltenswerte Fußböden im Altbau verbleiben oder beliebige Bodenkonstruktionen und Beläge gewählt werden.

Niedrige Aufbauhöhen ab ca. 30 mm
Das Schienenbefestigungssystem mit EQtec 5 Rohren in der Dimension 12 x 1,3 mm ermöglicht eine Fußbodenkonstruktion von insgesamt nur ca. 30 mm. Dabei können verschiedenste Baustoffe, wie Lehm, Kalk-Zement und Gips, als Putzwerkstoffe zum Einsatz kommen. Ein weiterer Vorteil der Wand- und Deckensysteme von EQtherm®: im Kühlfall sind höhere Leistungen erreichbar.

EQ Planung+Montage verlegt
Heizungsbaufachfirmen bekommen ihre EQ Wand- und Deckenlösungen auf Wunsch komplett aus einer Hand: wenn der Fachpartnerservice zur Verlegung, EQ Planung+Montage, zusätzlich beauftragt wird. Wer System+Service einkauft, profitiert von hohen Gewährleistungen.

EQ Speziallösung für Renovierung und Neubau:

  • Hochwertige Qualität, geeignet für Innen- und Außenwände
  • Ideal für Sanierungsobjekte (z.B. Badsanierung zum Erhalt wertvoller Fußböden)
  • Einfache Verlegung durch optimal abgestimmte Produkte
  • Zur Ergänzung bei Renovierung und als Vollraumheizung im Neubau einsetzbar
  • Mit EQ Planung+Montage, Verlegung mit allen Berechnungen

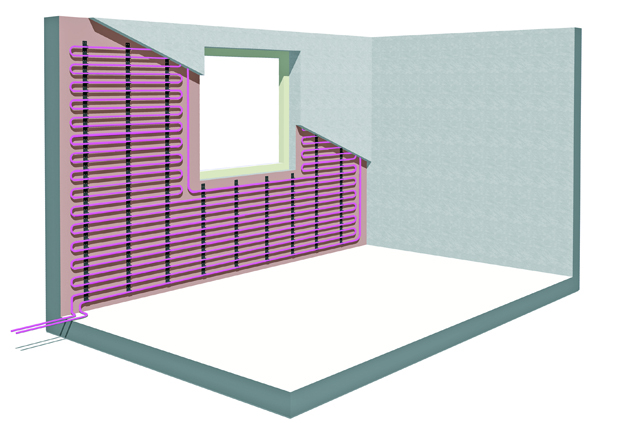

Heizungsrohre.2

Alles da für perfekte Heiz-/Kühlkreise

EQtec 5 SPEED Rohr in der Dimension 12 x 1,3 mm
Das schmale SPEED-Rohr für Wand- und Deckensysteme bietet die robuste Sicherheitskonstruktion der EQtec 5 Rohre mit mehrfach geschützter, tief im Innern liegender EVOH-Sauerstoff-Sperrschicht gegen Diffusion/Korrosion: EQtec 5 SPEED verfügt aber über einen schlankeren Rohrmantel und einen deswegen größeren Innendurchmesser. Wärme und Kälte kann schneller durchfließen: Ihre Verteilung wird optimiert.

  • Flexibles Sicherheitsverbundrohr mit robuster Außenhülle und innenliegender, mehrfach geschützter EVOH-Sperrschicht
  • Gefertigt aus hochwertigem PE-RT (Dowlex 2388) nach DIN 16833/4 für eine Dauerbetriebstemperatur von +70°C (über 50 Jahre) und max. 90°C (über 2 Jahre)
  • Diffusionsdicht entsprechend DIN 4726
  • Verarbeitung bei - 5°C bis + 30°C
  • Betriebsdruck gemäß ISO 10508, Klasse 4: 6 Bar, Klasse 5: 4 Bar

Zur einfachen Rohrverlegung

EQPROtec5 HighSecurity 200px

EQ Klemmschiene U12 (U-Profil)

  • Material: Kunststof
  • Zur präzisen Befestigung der EQtec 5 SPEED 12mm-Rohre, Teilung 25 mm
  • Mit perforierten Sollbruchstellen zur Längenanpassung und Bohrungen von 5,5 und 7,5 mm
  • Zur bauseitigen Befestigung entsprechend Untergrund
EQ Klemmschiene 1

EQ Klemmverschraubung

  • 3-teilig
  • Schließt das Heizrohr an den Eurokronos-Verteiler an (Dimension: 12 x 1,2 x 3⁄4“)



EQ Klemmverschraubung 2


EQ Rohrkupplung 12 x 1,3
mit Doppelnippel und zwei Klemmringverschraubungen

Rohrkupplung 200x200 2


EQ Winkelrohrspange 12
aus Kunststoff, zur Umlenkung um ca. 90° im Verteilerbereich für EQ Rohre bis 12 mm

Wickelrohrspange 1

Putzsystem mit Klemmschienen für Massivwände

Bauherren und Sanierer finden bei EQtherm® individuelle Lösungen für Flächenheiz- und Kühlsysteme in jedem Raum. Für Wände und Decken gibt es das flexible Nassbausystem für Innen- und putzfähige Außenwände: interessant als Ergänzung zu vorhandenen Heizsystemen bei Renovierung oder als Teil- und Vollheizung für den Neubau.

Einfach montiert im Neubau, bei Renovierung

17-mm-Wandaufbau + 15 mm Putz

  • EQ Klemmschiene mit Nageldübel befestigen
  • Sauerstoffdichtes EQtec 5 SPEED Heiz- und Kühlrohr:
    Dimension: 12 x 1,3 mm
    Bedarf: ca. 10m/mbei 10 cm Rohrabstand
    Maximale Rohrlänge/Heizkreis: 60 m, inklusive Anbindeleitungen
    Befestigung im Bogenbereich: Dübelhaken oder Nagelrundschellen (bauseitig)
    Von Rohrbogenmitte bis Decke/Boden: 30 cm

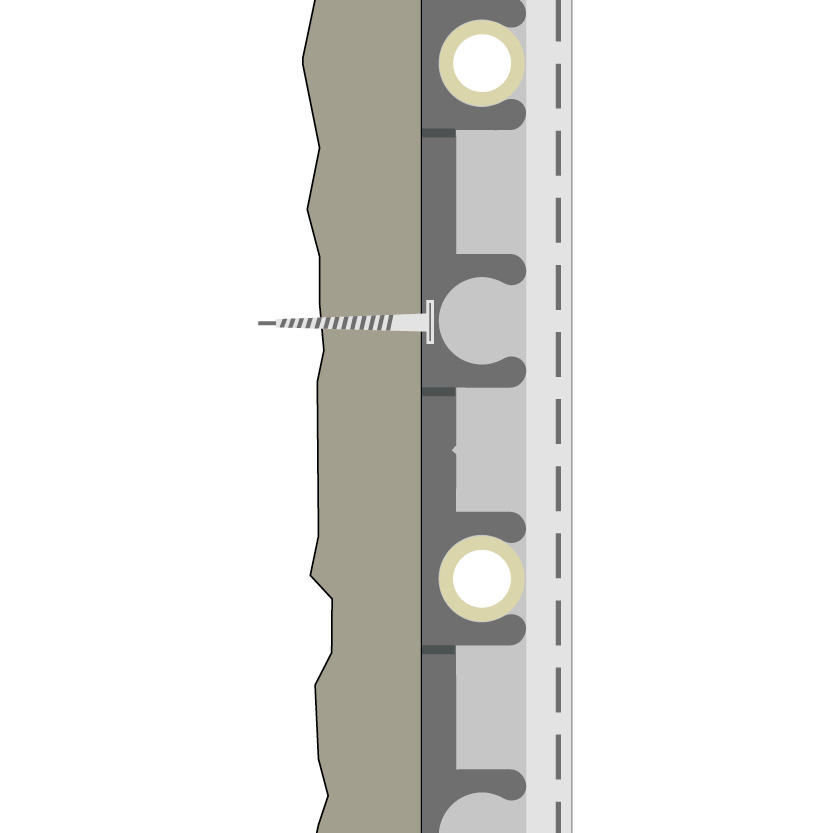

Wandheizung 200x200 2


Geeignet für Kalk-, Gips-, Zement- und Lehmputz mit Glasarmierungsgewebe gegen Rissbildung (bauseitig)

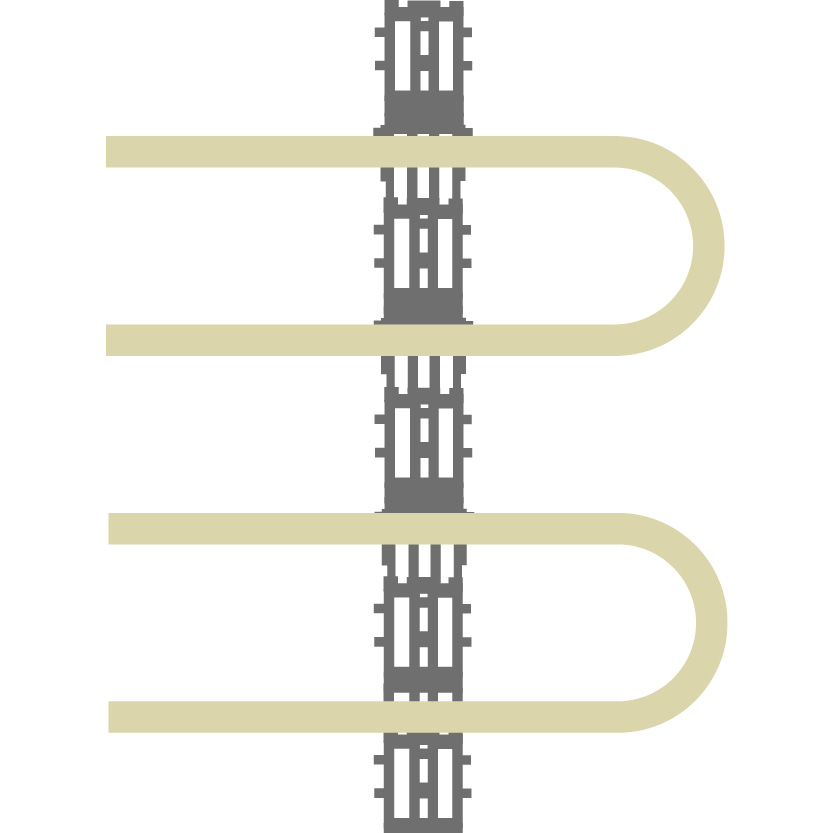

Wandheizung 200x200 1



Putzhinweise:
(Symbolbild: Putzsystem mit Klemmschienen, anderes Rohr)

  • Gipsputz 1-lagig, 15 mm Rohrüberdeckung, Vorlauftemperatur bis maximal 40 °C
  • Zement- und Lehmputz 2-lagig (Standzeit laut Hersteller), 15 mm über Rohr
  • Gesamtputzstärke ca. 32 mm (inklusive Rohr, Putz, Glasarmierungsgewebe)
  • Kein Aufheizen vor und während der Putzarbeiten nötig

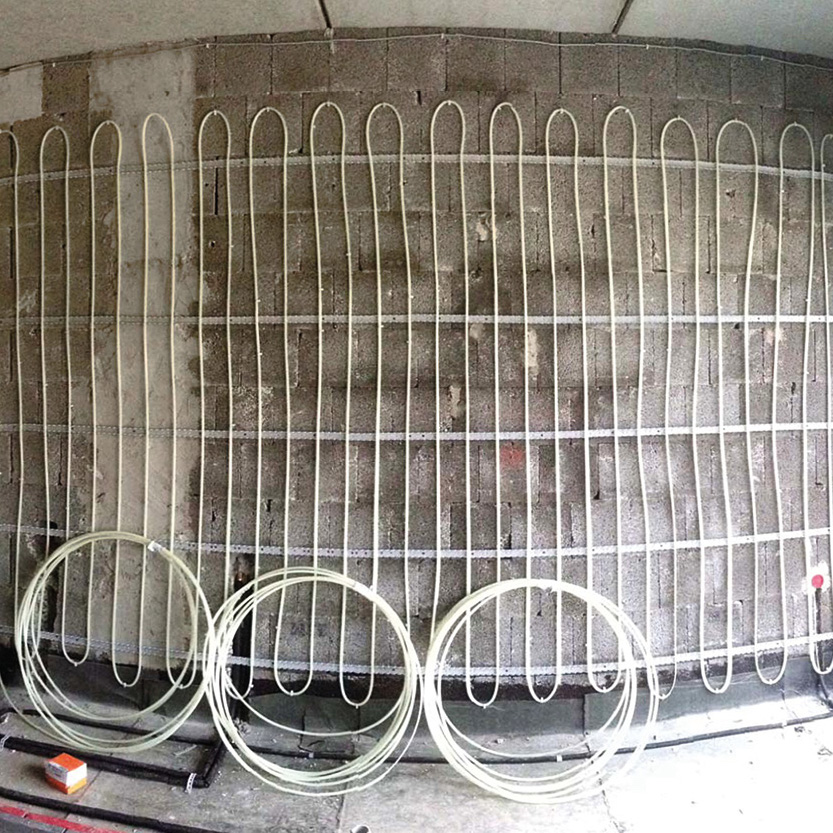

Wandheizung echt 200x200 3


EQ Wand- und Decken-Heiz- und Kühlsysteme sind effizient kombinierbar mit EQ AIR und EQ SOL Wärmepumpen.
