Starke Erträge aus Erdwärme

Beste Energiequelle, effizienteste Technik

EQ SOL Sole/Wasser-Wärmepumpen nutzen die besonders ergiebige Energiequelle Erdwärme. Dank hoher Energieausbeute und modulierendem Inverter wird jeweils genau so viel Energie erzeugt, wie zum Heizen und zur Warmwasserbereitung im individuellen Gebäude benötigt wird.

EQ SOL: Modulierende Inverter-Wärmepumpe

Konst VL

Alle Vorteile der Modulation

  • Niedrige Vorlauftemperaturen -> geringer Strombedarf -> 80% nutzbare Gratisenergie
  • Höhere JAZ und COP ohne häufiges An-/Ausschalten oder Lauf unter Volllast
  • Hohe Laufruhe für längere Lebensdauer und leisen Betrieb
  • Genaue Raumtemperierung wird schnell erreicht
  • Noch mehr Effizienz durch Eigenverbrauchsoptimierung mit Photovoltaik

Kaskadierbar für hohen Bedarf

EQ SOL Sole/Wasser-Wärmepumpen sammeln Erdwärme über Sonde oder Kollektoren. Mit ihrem modulierenden Inverter machen die Maschinen das Meiste aus ihrer ergiebigen Energiequelle: mit dem Ergebnis hoher COP/SCOP und JAZ. Jede EQ SOL wird bei Sanierung von Wohn- und Nichtwohngebäuden im Rahmen der Bundesförderung effiziente Gebäude als Einzelmaßnahme (BEG EM) bezuschusst.1 EQ SOL Wärmepumpen stehen im Gebäude, sind schall- und designoptimiert.

EQ SOL für große Einheiten

EQ SOL Wärmepumpen eignen sich besonders für den Neubau und bei Heizungssanierung, wenn das Grundstück die Sondenbohrung oder Kollektorenverlegung zulässt. In Kaskaden mit bis zu vier Maschinen versorgt die EQ SOL MFH, Gewerbe- und Industriegebäude mit erneuerbaren Energien.

Mehr Leistung, gutes Design, weniger Schall

  • Große Modellauswahl für bedarfsgerechte Leistung:
    EQ SOL 26, 26 Z, 311, 416 für den Heizbetrieb und zur Warmwasserbereitung (optional: passive Kühlung mit Sonde)
    - Heizleistungsbereiche EQ SOL 26, 26 Z: 2-6,45 kW
    - Heizleistungsbereich Modell 311: 3-10,6 kW
    - Heizleistungsbereich Modell 416: 4,4-15,76 kW
  • NEU: EQ SOL 1036 AK und 1052 AK für den Heizbetrieb, optional zum aktiven Kühlbetrieb und zur Warmwasserbereitung
    - Heizleistungsbereich Modell 1036: 10,5-36,0 kW
    - Heizleistungsbereich Modell 1052: 10,5-51,4 kW
  • Mindestens bis zu 80% kostenlose Energienutzung
  • Schallentkoppelt zur Innenaufstellung
  • Attraktive Gehäuse-Gestaltung
  • Höchste Effizienz: Förderfähiger COP ab 4,31 bis 4,4 (Modell 1036)

EQ Systemtechnik mit Energieeffizienzklasse A+++

  • Vortex-Sensor zur Energieverbrauchserfassung
  • Wärmepumpenregler mit Display-Bedienung zur Heiz- und optionalen Kühlkreisregelung, mit je einem Außen- und Warmwasserfühler, erweiterbar durch E-SMART zur optimierten PV-Stromeigennutzung, mit SG-Ready und LAN-Schnittstelle (Wandmontage)
  • Hoher Jahreswirkungsgrad (EN 14825) bei Ø 35° C:
    - EQ SOL 26, 26 Z: COP 4,33 / SCOP 5,38
    - Modell 311: COP 4,42
    / SCOP 5,29
    - 416: COP 4,36
    / SCOP: 5,51
    - 1036 AK: COP 4,40
    / SCOP: 5,21
    - 1052 AK: COP 4,34
    / SCOP: 5,42
  • Energieklasse Vorlauf 35 °C: A+++
    Energieklasse VL 55°C: A+++ (Modelle 311, 416, 433,
    450, 467, 1036 AK, 1052 AK)
    Energieklasse VL 55 °C mit EQ SOL 26, 26 Z: A++

1 Wärmepumpen mit Prüf- und Effizienznachweis: www.bafa.de





Zubehör und weitere Optionen

EQ SOL mitintTouchSMART

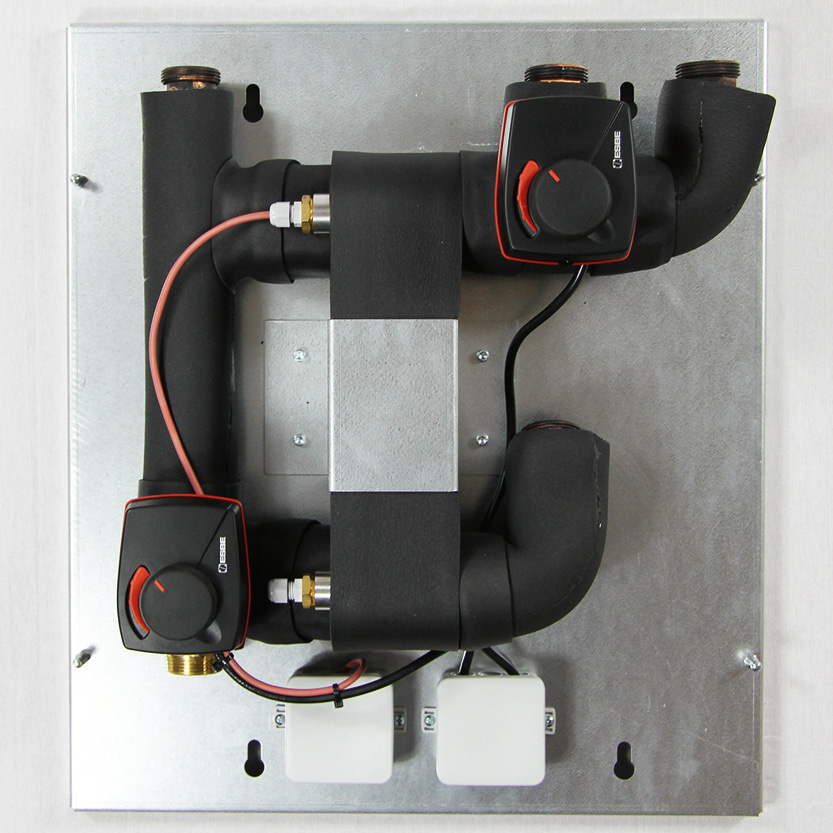

  • Im Bild: EQ Passiv-Kühlstation Sole für EQ Wärmepumpenregelung und EQ Referenzfühler OI 420
  • Geräuschentkoppler Verschraubungsset
  • Klemmstecker-Erweiterungssets
  • Winkelanschlussset
  • Wandhalterung
  • Heizkreismodul IM110 für zwei gemischte, einen ungemischten Kreis
  • E-SMART Verteilungsmanagement für PV-Strom: bei Anschluss einer Photovoltaikanlage an die Wärmepumpen-Schnittstelle; nach Versorgung der Wärmepumpe kann vorhandener PV-Strom auch an andere Verbraucher im Gebäude verteilt werden
passiv kuehlen 200x200 2


Verteilt PV-Strom

Eine Photovoltaikanlage kann die elektrisch betriebenen EQ SOL Wärmepumpen mit kostenlosem PV-Strom versorgen. Der niedrige Strombedarf der Inverter-Systeme gewährleistet, dass in der Regel Kontingente freibleiben, von denen andere Verbrauchern im Gebäude profitieren können: wenn das digitale Verbrauchsmanagement E-SMART zur PV-Stromverteilung integriert wird.

E-SMART: Netzwerk und PV-Stromverteiler

Das E-SMART PV-Strommanagement verbindet die PV-Anlage mit der EQ SOL Wärmepumpe und der Heizung/Kühlung sowie mit anderen Stromabnehmern im Gebäude. E-SMART verteilt den selbst erzeugten PV-Strom nach voreingestellter Priorität an die Wärmepumpe und beispielsweise an Batteriespeicher oder Ladestationen für Elektromobile (siehe EQ Systemhaus).

E-SMART-Modul zur Wandmontage (oder integriert in EQ SOL)

steuerung

BEG EM für EQ SOL

Effizienzkonzepte zum Heizen/Kühlen und zur Warmwasserbereitung mit EQ Inverter-Wärmepumpen können auf Zuschüsse oder Kredite im Rahmen der Bundesförderung effiziente Gebäude (BEG) bauen. So zahlt der Bund, beispielsweise im Rahmen einer Einzelmaßnahme (BEG EM) zur Heizungssanierung, bis zu 35% der förderfähigen Kosten für eine Anlage mit EQ SOL Wärmepumpe. Denn die BEG will die Umstellung von Wärme-/Kältesystemen auf erneuerbare Energien und damit die CO2-Reduktion in Deutschland vorantreiben.

Geförderte Energiewende mit EQ Technik

  • Einzelmaßnahmen Sanierung: Die BEG EM fördert die Heizungssanierung mit EQ SOL Wärmepumpen in Wohn- und Nichtwohngebäuden (auch Kaskaden: EQ SOL Twin, Triple, Quattro).
  • Neubau/Renovierung: EQ Pufferspeicher für Heizenergie
  • Neubau/Renovierung: EQ Warmwassersysteme, Warmwasserspeicher
  • Heizungsoptimierung: (u.a.) EQ Produkte zum hydraulischen Abgleich, Verteiler- und Regeltechnik
  • Mehr Erneuerbare im System mit Photovoltaik: EQ Wärmepumpen können den PV-Strom aus dem Betrieb einer Photovoltaikanlage nutzen (auch Solarthermie). Das lohnt sich mehrfach wegen dauerhaft niedriger Betriebskosten (Autarkie möglich), zusätzlichen Förderangeboten, die Einspeisevergütung gemäß EEG1 und die Möglichkeit der Eigenverbrauchsoptimierung durch das digitale PV-Strom-Verbrauchsmanagement E-SMART.
  • Digitales Verbrauchsmanagement zur Effizienzsteigerung: Der Bund fördert verbrauchsoptimierende Systeme, wie E-SMART.

1 EEG: Erneuerbare Energien-Gesetz

Klimaschutzpaket mit EQ SOL

  • Bedarfsangepasste Drehzahlregelung Wärmequelle und Ladepumpe
  • Ansteuerung elektronisches Expansionsventil (EEV)

  • Bis zu 4 Wärmepumpen kaskadierbar
  • Smart-Grid-Anschluss bzw. SG-Ready (Nutzung des besten Stromtarifs möglich)
  • PV-Strom-Eigenverbrauchsoptimierung

  • Ansteuerung einer optionalen thermischen Solaranlage

  • Ansteuerung eines optionalen Frischwassermoduls

  • LAN-Schnittstelle + WLAN-Möglichkeit (Smartphone/Tablet/PC)
  • Fernsteuerung ohne Router-Programmierung
  • Integration in Modbus TCP möglich

  • 3 Heiz- bzw. Kühlkreise möglich

Effizienz nach Wunsch im EQ Systemhaus
